一、行業背景

近年來，我國城市電網中大量采用的XLPE電力電纜因制造工藝不精、安裝運維不當、材料老化等原因會產生絕緣層內存在雜質、氣隙、裂縫等缺陷。這些絕緣缺陷的尖端部分在高壓交變電場環境下極易產生局部放電。由于XLPE等擠塑型絕緣材料耐放電性較差，在局部放電的長期作用下，絕緣材料不斷老化最終導致絕緣擊穿，造成嚴重事故。

電力電纜是輸送電力的關鍵環節，通過對高壓電纜局部放電的監測及時發現絕緣系統中的薄弱環節，評估其絕緣狀態，找出故障原因，保證電力電纜質量和電力系統的可靠運行，對經濟發展、社會穩定都有重要的意義。

二、政策法規要求

國家電網公司企業標準Q/GDW 512-2012《電力電纜線路運行規程》中要求對電纜放電跡象進行檢查。

國標GB/T 7354-2003 《局部放電測量》中對高壓電纜等電氣設備局放檢測技術、校準方法以及局放定位等做了詳細要求。

三、解決方案

高壓電纜局部放電監測有在線式和便攜式兩種方式。針對投入運行時間較長的高壓電纜及重要的輸變電線路建議采用在線式局部放電監測手段，可以實時掌握電纜局部放電情況。而針對局部放電現象不嚴重的高壓輸電線路或者電力相關部門常規巡檢高壓輸電線路，建議采用便攜式局部放電監測產品周期巡檢方式，不僅可降低監測成本，還可大大減少電力檢修部門的巡檢時間、提高巡檢效率。

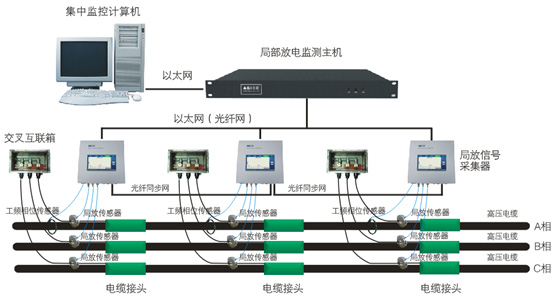

四、系統組網

五、方案特點與優勢

1. 實時在線監測，相比傳統的震蕩波局放檢測，在高壓電纜不停電狀態下對局放進行測量；

2. 對電纜本體、電纜接頭、終端頭進行全方位監測，并能準確定位放電源；

3.傳感器采用開合式鉗型設計，安裝方便，并可定制傳感器內徑，滿足不同現場需求；

4. 同步數字多通道局部放電測試技術，可同時監測多回路，多項電纜；

5. 系統采用光纖傳輸網絡，傳輸距離遠，穩定可靠；

6. 便攜式局放檢測儀采用高集成度工業級箱體設計，支持移動終端，操控自由，減少巡檢時間，提高巡檢效率；

7. 歷史數據分析，評估局放發展趨勢。

六、產品簡介

詳細產品介紹請點擊以下鏈接：

APD120 在線式電纜局放監測系統

APD110便攜式電纜局放檢測儀

七、案例

請聯系當?shù)劁N售經理獲取
