一、產品概述

AT500系列點式光纖溫度傳感系統，采用熒光探測原理，通過光纖監測溫度信息，適用于溫度監測精度要求高、空間狹小區域的溫度傳感監測，比如開關柜觸頭、電動機定子、變壓器繞組等。這些被監測設備大部分電氣環境條件相對惡劣（電磁場輻射、浪涌、電脈沖等電磁干擾大），而光纖具有電絕緣、本征安全、不受電磁干擾等特性，所以光纖傳感器的探頭可以直接以接觸的方式安裝在被測點上，“零距離”地監測這些設備的溫度，確保溫度探測實時、準確。

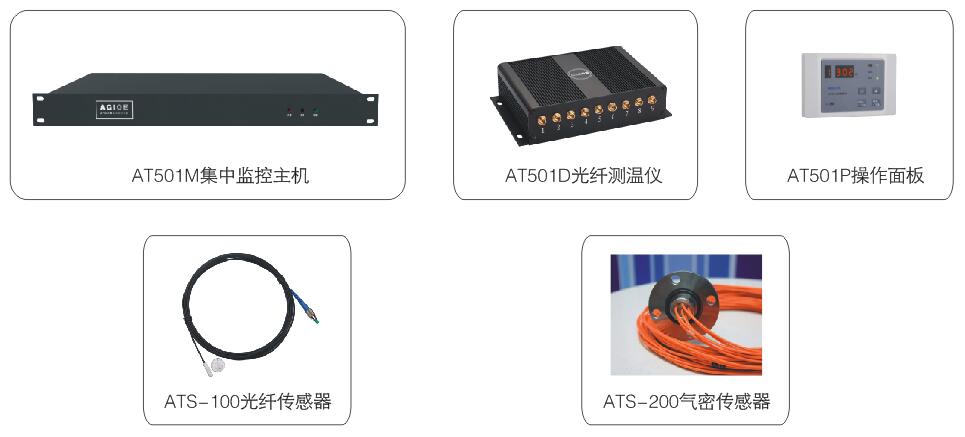

本系統由 AT501D光纖測溫儀、ATS-100（ATS-200）光纖傳感器、AT501P操作面板、AT501M集中監控主機和系統管理軟件等部分組成。

注：ATS-200氣密性傳感器，適用于充氣柜、GIS等氣密型高壓電力設備溫度監測。

二、產品功能

 1. 接觸式測量：接觸點式溫度探測，測溫精度高，響應時間短；

  2. 實時在線監測：7*24實時在線監測，真正實現無人值守；

 3. 聲光報警：溫度數據通過AT501P操作面板現場可查，報警信息聲、光提示；

4. 閾值可調：報警閾值、報警操作等軟件設置，每支傳感器均可單獨設定溫度報警值；

  5. 靈活設置：系統參數、報警設定可以通過 AT501P操作面板在線設置，也可以通過MiniUSB接口用PC機進行離線設置；

 6. 自診斷：具有通信中斷、傳感器斷纖等自診斷功能；

三、工作系統圖

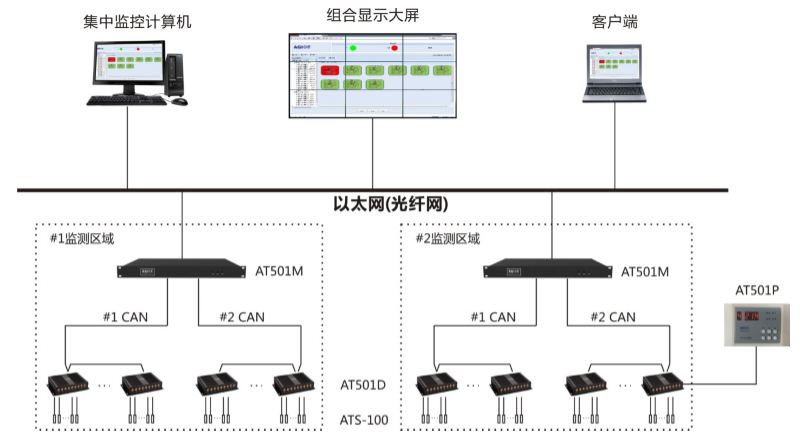

圖示：AT500系列點式光纖溫度傳感系統圖

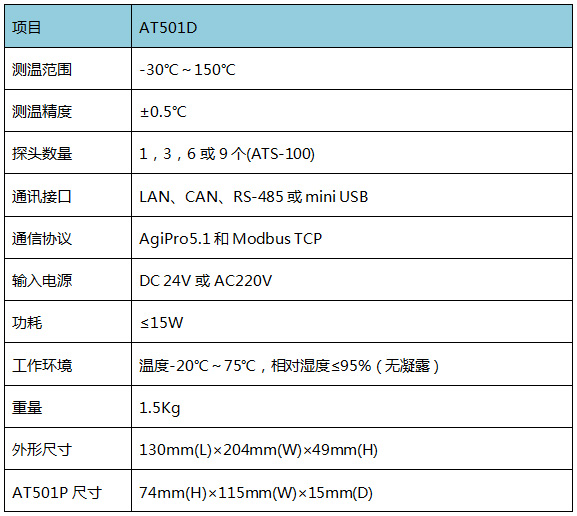

四、產品指標參數

五、產品特點

1. 探頭小，可直接安裝在電氣設備發熱部位，精度高、響應迅速；

2. 光纖傳感器通過了中國電力科學研究院高壓所干式/濕式耐壓測試，絕緣性能好；

3. 操作顯示板可與測溫儀本體分離，滿足各種應用場合的安裝要求；

4. 積木式架構，單臺與聯網工作平滑過渡，適應于技改和項目分期施工；

5. 定制化設計的專用卡具，安裝更簡便，系統使用更安、更可靠；

6. 可與智能操顯、第三方系統進行數據傳輸和系統融合。

六、產品應用領域

電發電廠-電力設備溫度與電氣火災監測

變電站高壓開關柜溫度監測

變壓器繞組溫度在線監測

石化-高壓開關柜溫度與電氣火災監測系統

地鐵電氣設備監測--高壓開關柜溫度監測

冶金電氣設備監測--高壓開關柜溫度監測

煤炭電氣設備監測--高壓開關柜溫度監測

煤炭行業高壓電動機溫度監測

樓宇電氣設備監測--開關柜、配電柜溫度監測
